PT-Prüfung (Farbeindringprüfung)

Prinzip

Die Eindringprüfung ist eine zerstörungsfreie Werkstoffprüfung, bei der die Kapillarkräfte von feinen Oberflächenrissen und Poren genutzt werden, um diese sichtbar zu machen. Unterschieden wird zwischen der Farbeindringprüfung und der fluoreszierenden Eindringprüfung.

Farbeindringprüfung (bei Tageslicht, > 500 Lux)

Bei der Farbeindringprüfung (PT) wird die Oberfläche des zu prüfenden Bauteils von Fett- und Ölrückständen befreit. Anschließend wird ein Eindringmittel (Kontraster) aufgebracht. Dies kann durch Auftragen mit einem Pinsel, durch Tauchen in ein Bad oder, an gut belüfteten Orten, durch Aufsprühen erfolgen. Alle genannten Aufbringmethoden nennt man „Zwangsbenetzung“. Das Kriechvermögen des Eindringmittels ist hoch, nutzt die Kapillarwirkung feinster Materialtrennungen und hat einen starken Farbkontrast zum Entwickler.

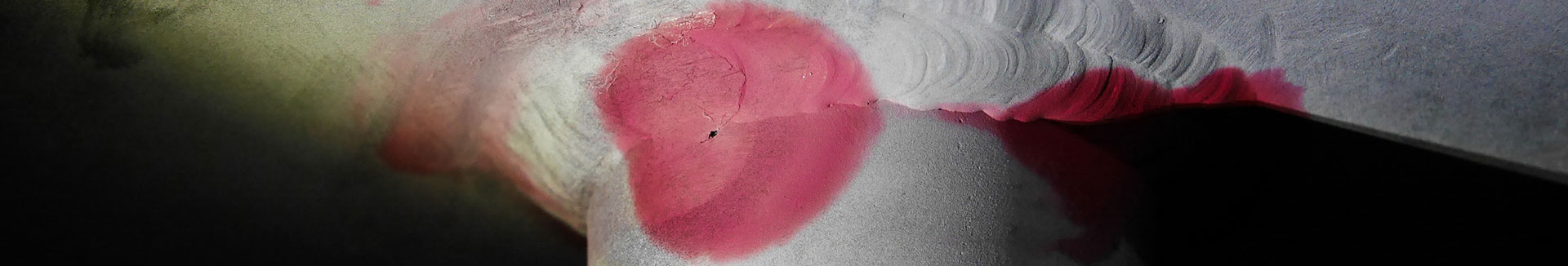

Nach Ablauf der vom zu prüfenden Werkstoff abhängigen Einwirkungszeit wird die Oberfläche mit Wasser oder einem speziellen Reiniger gereinigt, getrocknet und der Entwickler wird aufgetragen. Der Entwickler ist ein feinkörniges Pulver, meist auf Kalkbasis – Kreide, in Wasser oder Lösungsmittel suspendiert –, das durch die Kapillarwirkung seiner Hohlräume (Saugwirkung) das in feinen Rissen (Poren) verbliebene Eindringmittel herauszieht. Im Regelfall ist das Eindringmittel eine rote Farbstofflösung und der Entwickler weiß. Der große Farbkontrast ermöglicht es, Fehlerstellen einfach zu lokalisieren und Rissverläufe zu bestimmen.

Fluoreszierende Eindringprüfung (im Dunkeln, < 20 Lux)

Bei niedriger Umgebungshelligkeit kann mit fluoreszierendem Eindringmittel gearbeitet werden, das mithilfe von UV-Bestrahlung sichtbar gemacht wird. Diese Prüfung ist wesentlich empfindlicher als die Farbeindringprüfung, weil die fluoreszierenden Partikel einen Leuchtdichtekontrast durch Umwandlung der UVA-Strahlung in sichtbares Licht erzeugen. Das menschliche Auge reagiert auf Leuchtdichtekontraste wesentlich empfindlicher als auf Farbkontraste. Hauptanwendungsgebiete der fluoreszierenden Eindringprüfung sind die Automobilindustrie, Luft- und Raumfahrt.
