UT- Prüfung (Ultraschallprüfung)

Die Ultraschallprüfung ist ein akustisches Verfahren zum Auffinden von Materialfehlern mittels Ultraschall. Sie gehört zu den zerstörungsfreien Prüfmethoden. Dadurch lassen sich Bauteile auch im eingebauten Zustand prüfen.

Prinzip

Ultraschallprüfung beruht darauf, dass sich Schallwellen in unterschiedlichen Medien verschieden schnell ausbreiten. Sie werden an Grenzflächen unterschiedlicher Wellenimpedanz teilweise reflektiert, ein anderer Teil breitet sich – oft bei geänderter Richtung – weiter aus. Mit steigender Differenz der Wellenimpedanz vergrößert sich auch der reflektierte Anteil. Diese Differenz ist an jeder Grenze Luft-Metall besonders groß.

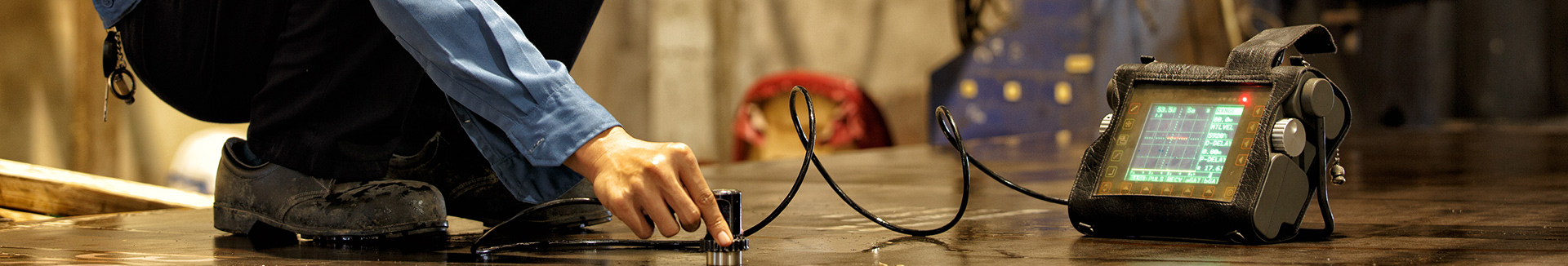

Wie alle Prüfverfahren ist auch die Ultraschallkontrolle genormt und wird nach Richtlinien durchgeführt. Dabei wird auf der Oberfläche des Werkstückes ein Koppelmittel (z. B. Kleister (Lösung), Gel, Wasser oder Öl) aufgetragen. Mittels eines Prüfkopfes, welcher Ultraschall von 0,02 bis 50 MHz aussendet und empfängt, wird die zu prüfende Oberfläche abgefahren. Dieses kann manuell, mechanisiert oder automatisch (innerhalb der Fertigungsstraßen) erfolgen. Änderungen der akustischen Eigenschaften an Grenzflächen (z. B. ein Lunker (Hohlraum), ein Einschluss, ein Riss oder eine andere Trennung im Gefüge) im Inneren des zu prüfenden Teils reflektieren den Schallimpuls und senden diesen an den Schwinger im Prüfkopf, der sowohl als Sender wie auch als Empfänger fungiert, zurück. Die vergangene Zeit zwischen Senden und Empfangen lässt die Berechnung des Weges zu (Impuls-Echo-Verfahren). Anhand der gemessenen Zeitdifferenz wird ein Signalbild erzeugt und auf einem Monitor sichtbar gemacht. Anhand dieses Bildes kann die Lage bestimmt und die Größe des Fehlers (in der Fachsprache Ungänze genannt) durch Vergleichen mit einem Ersatzreflektor (Flachbodenbohrung (Kreis-Scheiben-Reflektor), Nut, Querbohrung) abgeschätzt werden. Im Allgemeinen können Ungänzen mit einer Größe von ca. 0,6 mm erkannt werden.

Kalibrierte Ultraschall-Wanddickenmessgeräte zeigen die Wanddicke direkt als Zahlenwert an.

Anwendung

Die Ultraschallprüfung ist ein geeignetes Prüfverfahren bei schallleitfähigen Werkstoffen (dazu gehören die meisten Metalle) zur Auffindung von inneren und äußeren Fehlern, z. B. bei Schweißnähten, Schmiedestücken, Guss, Halbzeugen oder Rohren.

Die Auffindung von äußeren (Oberflächen-) Fehlern ist vor allem bei Teilen wichtig, bei denen die andere, meistens innere Oberfläche nicht zugänglich ist.

Anwendungsbereiche:
Zu den typischen Anwendungsbereichen der Ultraschallprüfung gehören:

  • Schweißnahtprüfung
  • Wanddickenmessung
  • Blechprüfung
  • Schmiedestückprüfung

Verfahren:

Es werden zwei grundsätzliche Verfahren angewandt:

  • Das Reflexionsschallverfahren (auch Impuls-Echo-Verfahren)
    Die kleinste Ungänze, die dargestellt werden kann, ist größer als die halbe Wellenlänge des Schalls, die abhängig von der Schallgeschwindigkeit des Materials und der Frequenz des Prüfkopfes ist. Bei einer Frequenz von 4 MHz kommt man in Stahl auf rund 0,7 mm. Die Frequenzhöhe kann nicht unbegrenzt gesteigert werden, weil die Korngrenzen des Gefüges zu Streuung und Absorption führen und somit sich die Eindringtiefe verringert. Je gröber die Kristallbildung in z. B. Stahlguss ist, umso langwelliger muss die Schallfrequenz gewählt werden. Bei Gusseisen und Austenit ist in der Regel die Prüfbarkeit sehr eingeschränkt.
  • Das Durchschallungsverfahren
    Dieses Verfahren beinhaltet zwei Prüfköpfe, die an demselben Ultraschallgerät angeschlossen sind. Ein Prüfkopf sendet den Impuls, der andere empfängt den Impuls an der genau gegenüberliegenden Seite des Prüfstücks. Diese Methode ist sehr speziell und wird meistens für die Prüfung auf Dopplungen angewendet.
